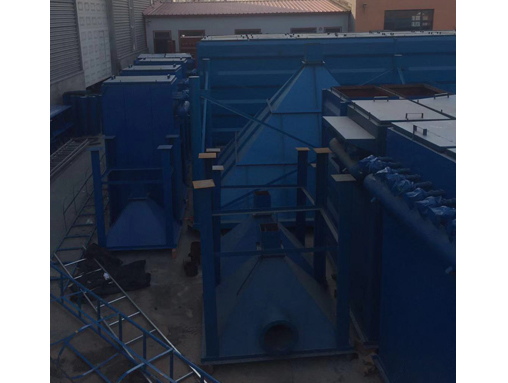

鍋爐脈沖布袋除塵器

鍋爐脈沖布袋除塵器注意事項：

（1）MC型脈沖袋式除塵器清灰裝置噴吹采用管式中心噴吹。

（2）噴吹壓力有低壓噴吹，壓力低于0。4MPA，有高壓噴吹，壓力高于0.4MPA。高壓氣源動能較大，用氣量較少，低壓氣源動能較小，用氣量較多。脈沖噴吹氣源壓力不論高低，都以達到清灰為目的，需要的清灰能量是一樣。

（3）MC型脈沖袋式除塵器噴吹清灰機構分為無引流噴嘴無文氏管、有引流噴嘴無文氏管和有引流噴嘴有文氏管等組合。

鍋爐脈沖布袋除塵器按原理不同可以分為、蒸汽除塵器、布袋除塵器、鍋爐脫硫除塵器、立窯布袋除塵器等。

煙氣通過進煙道進入文丘里，在喉部的入口被水均勻的噴入，由于煙氣高速運動，因此噴入的水被其融化成細小的水霧濕煙氣中的灰料，這樣，灰料與水滴就發生了碰撞凝聚，尤其是料徑細小的灰塵料可以被水霧水溶。達到   次除塵和脫硫，這些為灰料的分離做好充分的準備，此后進入筒體，降低溫度的煙氣繼續沖擊池內的石灰水，然后煙氣中的粉塵和SO2與池中的石灰水反應生成硫酸鹽，在慣性力、重力、附著力、凝聚力的作用下沉入水底完成   次脫硫過程，被煙氣激起的水花，水霧與洗滌后的煙氣在風機引力下，氣水同時抬開，使煙氣與石灰水充分反應，然后經葉輪脫水器進水分離，水經泄水管流進水池，并使煙氣完成第三次除塵與脫硫，凈化后的氣體經過風機排入大氣。

鍋爐脈沖布袋式除塵器結構及應用

鍋爐脈沖布袋除塵器是一種處理風量大，消灰效果好、運行的單元組合式除塵設備。廣泛應用于電力、冶金、建材、化工等行業的鍋爐、爐窯、垃圾焚燒的煙氣除塵及物料回收。

鍋爐脈沖布袋除塵器工作原理

含塵氣體由導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流進入中箱體過濾區，過濾后的清凈氣體透過濾袋，經上箱體、提升閥、排風管排出。隨著過濾的進行，當濾袋表面粉塵聚集達到量時，由清灰控制裝置按設定的程序關閉提升閥，打開電磁脈沖閥噴吹，抖落濾袋上的粉塵，落入灰斗經卸灰閥排出。

該系列除塵器設有旁路煙道，當鍋爐(或焚燒爐)啟動時，開啟旁路煙道，以防止點火時投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。

該系列除塵器還設有檢漏裝置，由多個探頭(每倉室1個)，同時在灰斗設有空氣炮。

基本結構

鍋爐脈沖布袋式除塵器由箱體組裝、濾袋總成、導流裝置、脈沖噴吹系統、出灰系統、控制系統，離線保護系統等組成。

1、箱體部分:由上箱體(凈風室)、中箱體(過濾室)、下箱體(灰斗)、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。

2、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和   換方便，并能延長濾袋的使用壽命。濾袋規格為：φ1306000mm、φ1606000mm、φ1607000mm三種，采用聚苯硫醚針刺氈(PPS／PPS504CSl7，處理)。

3、導流裝置：采用   上   的進風方式，設計的煙氣分配裝置，不但能分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋，進一步提效率，提高濾袋的使用壽命。

4、脈沖噴吹系統：反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。HGDM-5。6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。

5、出灰系統:由電振動器(空氣炮)、電加熱器、灰位指示器組成、電振動器(空氣炮)灰塵具有好的流動性。

6、控制系統:主要由脈沖噴吹控制儀、PLC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。

7、離線保護系統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部復燃時噴水處理，以免燒壞濾袋。在凈氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由于大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使系統阻力，影響正常運行。系統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而地保護濾袋。
