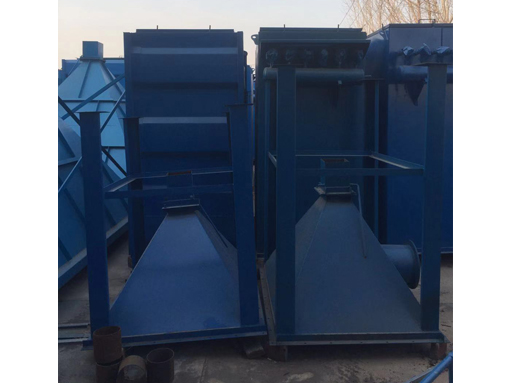

PL單機除塵器是一種體積小、外觀靈巧、除塵的就地排放的除塵機組。除塵器各部件都安裝在一個立式框架內,鋼板殼體,整體除銹后烘漆,外形美觀、結構合理、運行 、使用簡單方便。主要適用于小密度的非纖維性粉塵的除塵應用,且除塵效率可高達以上。
PL單機除塵器的結構構造
1.風機采用離心通風風機結構、風量大、風壓高,并采用消聲措施,使用時噪聲小。
2.單機除塵器濾袋的濾料選用208工業滌綸針刺氈,濾袋結構為扁形袋,每個濾袋內均裝有彈簧骨架,過濾效果好, 換濾袋方便,使用壽命長。
3.除塵器的清灰機構,采用電機帶偏心輪,帶動連桿使濾袋抖動而沾在除塵濾袋外表面的粉塵。清灰機構的控制分自控和手控兩種;自控即風機連續工作,振打清灰可按要求自行進行;手控即風機停止后,清灰機構自動工作,數十秒后自動停止。
4.單機除塵器殼體上安裝有寬敞又密封的檢修門,便于 換濾袋及修理內部部件。
5.單機除塵器部件采用抽屜式結構,具有操作清灰方便。
6.單機除塵器一側裝有含塵氣體進風口,可配接拆包口、料灰口、噴砂箱、振動篩、破碎機、斗式提升機和皮帶輸送機等揚塵設備上
PL單機除塵器的使用說明
1、安裝在產生粉塵的機械設備鄰近處,并由用戶按照除塵器的上進風口尺寸,自行配置金屬或塑料管道和吸塵罩(也可由廠家設計)。
2、單機脈沖除塵器工作前應檢查檢修門,各法蘭連接處是否密封,以免漏氣,降低除塵效果。
3、除塵器為380V電壓,從除塵器外部電線街上電源后便可以開始使用,初次運轉時,應注意風機的轉動方向(如反轉,需要調換電源接線)
4、除塵器控制柜的蓋子,在工作室不得隨意打開,如果需要調節清灰時間,或檢修電路,應停機或切斷電源后進行。
5、根據粉塵性質和含塵濃度的大小,調節定時清灰。
6、吸塵罩是除塵器處于 佳狀態的關鍵配件,使用單位應根據加工件的外形尺寸及粉塵的性質接通,近、封、便設計吸塵罩的原則,制作理想的吸塵罩。
工作原理及控制
(1)工作原理:含塵氣體由風機(安裝在箱體上部)抽入箱內(從箱體的中部或下部進入)經布袋過濾,粉塵被阻留在濾袋的表面,凈化后的氣體吸入風機內由出風口排出。濾袋表面的粉塵隨除塵時增加堆積變厚,濾袋的阻力增加,除塵效率降低,為除塵器 使用,濾袋表面堆集的粉塵,PL單機除塵器機內配有自控清灰器進行定時振打清理濾袋表面的粉塵。
(2)操作控制:將除塵器風機的電機1D、清灰電機2D(J型帶卸灰電機3D),分別接入電控箱,然后接通380V三相四線交流電源,控制回路為220V,并接入地線。
PL型單機除塵器技術性能:
型號規格項目 | PL—800/A | PL—1100/A | PL—1600/A | PL—2200/A |
風量M3/H | 800 | 1100 | 1600 | 2200 |
資用壓力MMH2O | 80 | 85 | 85 | 100 |
過濾面積M2 | 4 | 7 | 10 | 12 |
進氣口尺寸mm | Φ120 | Φ140 | Φ150 | Φ200 |
進氣口中心離底距H | 318 | 345 | 418 | 433 |
風機電機功率KW | 1.1 | 1.5 | 2.2 | 3 |
清灰電機功率KW | 0.18 | 0.18 | 0.18 | 0.18 |
過濾風速M/MiN | 3.33 | 2.62 | 2.66 | 3.05 |
凈化效率% | >99 | >99 | >99 | >99 |
灰箱容積(1) | 20 | 30 | 40 | 40 |
噪聲d B(A) | 75 | 75 | 75 | 75 |
外形尺寸A×B×Cmm | 530×520×1300 | 700×580×1400 | 740×580×1913 | 720×630×1696 |
重量Kg | 400 | 550 | 600 | 730 |
型號規格項目 | PL—2700/A | PL—3200/A | PL—4500/A | PL—6000/A |
風量M3/H | 2700 | 3200 | 4500 | 6000-8000 |
資用壓力MMH2O | 120 | 100 | 100 | 150-120 |
過濾面積M2 | 13.6 | 15.3 | 21.5 | 30 |
進氣口尺寸mm | 200×250 | 200×300 | 200×350 | 220×450 |
進氣口中心離底距H | 458 | 478 | 478 | 1295 |
風機電機功率KW | 4 | 4 | 5.5 | 7.5 |
清灰電機功率KW | 0.18 | 同左 | 同左 | 0.55 |
過濾風速M/MiN | 3.30 | 3.48 | 3.49 | 3.33×4.5 |
凈化效率% | >99 | 同左 | 同左 | 99.5 |
灰箱容積(1) | 55 | 55 | 70 | 105 |
噪聲d B(A) | <75 | 同左 | 同左 | <80 |
外形尺寸A×B×Cmm | 760×680×1798 | 790×700×1888 | 900×800×2028 | 120×900 |
重量Kg | 850 | 980 | 1040 | 1200 |
PL型單機除塵器技術性能:
型號規格項目 | PL—800/B | PL—1100/B | PL—1600/B | PL—2200/B |
風量M3/H | 800 | 1100 | 1600 | 2200 |
壓力MMH2O | >80 | >85 | >85 | >100 |
過濾面積M2 | 4 | 7 | 10 | 12 |
風機電機功率KW | 1.1 | 1.5 | 2.2 | 3 |
清灰電機功率KW | 0.18 | 同左 | 同左 | 0.18 |
過濾風速M/MiN | 3.33 | 2.62 | 2.66 | 3.05 |
凈化效率% | >99.5 | 同左 | 同左 | 99.5 |
噪聲d B(A) | <75 | 同左 | 同左 | <75 |
外形尺寸A×B×Cmm | 530×520×1040 | 700×580×1100 | 740×580×1240 | 720×660×1330 |
底法蘭尺寸E×FMM | 598×588 | 768×648 | 826×666 | 806×746 |
重量Kg | 280 | 330 | 470 | 600 |
型號規格項目 | PL—2700/B | PL—3200/B | PL—4500/B | PL—6000/B |
風量M3/H | 2700 | 3200 | 4500 | 6000 |
壓力MMH2O | >120 | >100 | >100 | >150-120 |
過濾面積M2 | 13.6 | 15.3 | 21.5 | 25 |
風機電機功率KW | 4 | 4 | 5.5 | 7.5 |
清灰電機功率KW | 0.18 | 同左 | 0.37 | 0.55 |
過濾風速M/MiN | 3.30 | 3.48 | 3.40 | 3.33-4.5 |
凈化效率% | >99.5 | 同左 | 同左 | 99.5 |
噪聲d B(A) | <75 | 同左 | 同左 | <80 |
外形尺寸A×B×Cmm | 760×680×1380 | 790×700×1420 | 900×800×1550 | 1200×900×1720 |
底法蘭尺寸E×FMM | 864×784 | 894×804 | 1004×905 | 1102×1002 |
重量Kg | 520 | 615 | 815 | 1190 |
